Режимы работы ультразвукового сканера SonoScape S30

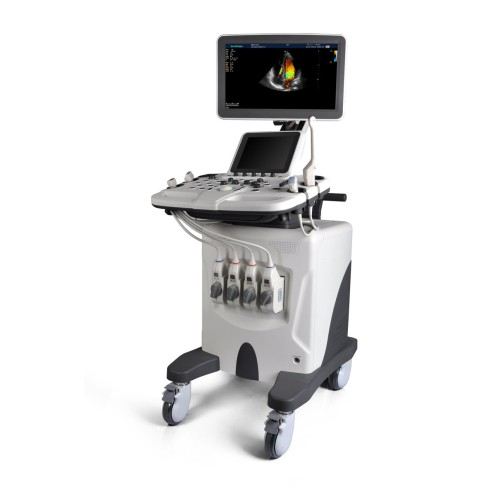

Ультразвуковой сканер SonoScape S30 предлагает широкий спектр режимов работы, что позволяет обеспечивать высокую точность диагностики в различных медицинских областях. Рассмотрим основные режимы, их функции и особенности использования.

1. B-режим (Brightness Mode)

Это основной режим, используемый для получения двухмерного изображения в реальном времени. Он позволяет визуализировать анатомические структуры с высоким разрешением, отображая их в градациях серого цвета.

Применение: B-режим используется для исследования мягких тканей, органов брюшной полости, щитовидной и молочной желез, а также в кардиологии для оценки структур сердца. Высокое разрешение помогает выявлять различные патологические изменения на ранних стадиях.

2. М-режим (Motion Mode)

М-режим предназначен для визуализации движущихся структур, таких как клапаны сердца. Изображение получается путем регистрации движения вдоль одной линии, отображая его в виде графика на временной шкале.

Применение: Этот режим широко используется в кардиологии для оценки динамики работы сердечных клапанов и определения функциональных параметров сердца, таких как фракция выброса.

3. Цветной Допплер (Color Flow Doppler, CFM)

Цветной допплер используется для оценки направления и скорости кровотока в сосудах. Цветная карта накладывается на В-изображение, что позволяет визуально оценить кровоток.

Применение: Применяется для исследования сосудов (артерий и вен), а также при исследовании кровоснабжения органов. Используется для выявления нарушений кровотока, таких как стенозы, тромбозы или аневризмы.

4. Импульсно-волновой Допплер (PW Doppler)

Импульсно-волновой допплер позволяет количественно оценить кровоток, измеряя его скорость и форму допплеровского спектра.

Применение: Этот режим полезен для оценки гемодинамических показателей в крупных сосудах, сердечных клапанах и оценке функции сердца. Например, PW допплер позволяет измерять пик систолического и диастолического потока, что важно для кардиологической диагностики.

5. Постоянно-волновой Допплер (CW Doppler)

CW допплер используется для оценки высокоскоростного кровотока. В отличие от импульсно-волнового допплера, CW позволяет измерять высокие скорости, не ограничиваясь конкретным объемом.

Применение: Применяется для исследования высокоскоростных потоков, таких как кровоток в сердце при наличии регургитации через клапаны.

6. Тканевая Гармоника (THI)

Тканевая гармоника улучшает качество визуализации за счет использования гармонических составляющих ультразвукового сигнала. Это помогает уменьшить шумы и повысить четкость изображения, особенно у пациентов с трудной акустикой.

Применение: Используется в исследованиях, требующих высокого качества изображения, таких как исследования брюшной полости, кардиология и акушерство. THI позволяет улучшить визуализацию при обследовании крупных пациентов и для детальной оценки мелких структур.

7. Соноэластография

Это метод оценки эластичности тканей, который позволяет определять плотность и жесткость тканей, что важно для выявления злокачественных опухолей.

Применение: Соноэластография широко используется в исследованиях молочной железы, щитовидной железы и печени. Она помогает различать доброкачественные и злокачественные образования за счет оценки жесткости тканей.

8. 4D-режим

4D-режим позволяет получить трехмерное изображение в реальном времени. Этот режим особенно полезен для динамического наблюдения за развивающимися структурами.

Применение: В акушерстве 4D-режим используется для визуализации плода, что позволяет наблюдать за его развитием и делать трехмерные реконструкции в реальном времени. Это помогает родителям и врачам лучше оценить анатомию и выявить возможные патологии на ранних стадиях.

9. FreeHand 3D (Ручная 3D-реконструкция)

Режим ручной 3D-реконструкции позволяет создавать трехмерное изображение на основе множества сканированных срезов, получаемых с помощью движения датчика вручную.

Применение: Применяется в акушерстве и гинекологии для построения объемных моделей органов и структур, что позволяет более точно оценить анатомические особенности и выявить патологические изменения.

10. Анатомический М-режим

Анатомический М-режим позволяет установить несколько курсоров для измерения движения анатомических структур. Это дает возможность одновременно анализировать движение разных областей.

Применение: Применяется для оценки различных движущихся структур сердца и сосудов. Этот режим полезен для анализа сократительной функции миокарда.

11. Панорамное сканирование

Панорамное сканирование позволяет получить широкое изображение исследуемой области путем перемещения датчика. Это помогает видеть полное изображение длинных структур, таких как сухожилия или сосуды.

Применение: Используется для исследования костно-мышечной системы, сухожилий и сосудов, когда важно получить изображение всего протяжения структуры для оценки состояния.

Заключение:

Ультразвуковой сканер SonoScape S30 обладает полным набором режимов, необходимых для высококачественной диагностики в различных областях медицины. Возможность использования различных датчиков и уникальные функции, такие как 4D-режим и соноэластография, делают его универсальным инструментом для врачей ультразвуковой диагностики. Сочетание всех этих режимов позволяет проводить детализированную оценку состояния органов и тканей, обеспечивая надежную диагностику и улучшая качество медицинской помощи.

Для ультразвукового сканера SonoScape S30 каждый режим работы поддерживается определенными моделями датчиков, которые обеспечивают наилучшее качество визуализации и наиболее эффективно подходят для различных исследований. Рассмотрим модели датчиков и их использование в конкретных режимах сканирования.

1. B-режим

Конвексные датчики:

4-3C-A — диапазон частот 1-6 МГц, угол обзора 70°. Этот датчик подходит для исследования крупных органов в брюшной полости, таких как печень, почки и селезенка. Высокая проникающая способность обеспечивает отличное качество изображения даже у пациентов с высокой массой тела.

Линейные датчики:

4-L743 — частота 4-15 МГц, длина апертуры 46 мм. Используется для поверхностных структур, таких как щитовидная железа, молочные железы и сосуды. Высокая частота обеспечивает детализированное изображение мелких структур.

Микроконвексные датчики:

4-6V3 — диапазон частот 4-11 МГц, угол обзора 90°. Применяется для внутриполостных исследований, таких как гинекология и урология. Компактный размер головки датчика позволяет использовать его в ограниченном пространстве.

2. М-режим

Линейные и конвексные датчики:

4-L742 — частота 4-15 МГц, длина апертуры 38 мм. Используется для кардиологических исследований и оценки движущихся структур, таких как сердечные клапаны.

Секторные фазированные датчики:

4-2P1 — частота 1-5 МГц, угол обзора 90°. Применяется для эхокардиографии, обеспечивая возможность оценки движения сердца в реальном времени.

3. Цветной Допплер (CFM)

Конвексные и линейные датчики:

4-C322 — частота 2-5 МГц, предназначен для визуализации сосудов и оценки кровотока в органах брюшной полости.

Линейные датчики:

4-L752 — частота 4-15 МГц, длина апертуры 50 мм. Используется для визуализации и оценки кровоснабжения поверхностных органов и периферических сосудов.

4. Импульсно-волновой и постоянно-волновой Допплер (PW и CW)

Конвексные датчики:

4-3C-A — подходит для оценки кровотока в крупных сосудах брюшной полости, таких как аорта и портальная вена.

Секторные датчики:

4-2P1 и 4-5P1 — оба датчика подходят для оценки кровотока в сердечно-сосудистой системе, включая измерение параметров потока в клапанах и крупных сосудах.

5. Тканевая Гармоника (THI)

Конвексные и микроконвексные датчики:

4-C613 — диапазон частот 4-11 МГц, угол обзора 90°. Используется для улучшенной визуализации брюшной полости и мочевыделительной системы, обеспечивая высокое разрешение при работе с пациентами разного типа телосложения.

Линейные датчики:

4-L752 — высокая частота и возможность использования тканевой гармоники делают этот датчик идеальным для поверхностных исследований, таких как щитовидная железа и молочные железы.

6. Соноэластография

Линейные датчики:

4-L743 — используется для оценки жесткости тканей, таких как щитовидная и молочная железы, что помогает в диагностике и дифференциации опухолей.

7. 4D-режим и FreeHand 3D

Объемные датчики:

4-VC6-2 — частота 2-6 МГц, объемный конвексный датчик. Используется в акушерстве и гинекологии для получения трехмерного изображения плода и матки. Этот датчик позволяет врачам оценивать развитие плода и выявлять аномалии на ранних стадиях.

Конвексные датчики:

4-3C-A — также подходит для построения объемных изображений брюшной полости, обеспечивая расширенные возможности диагностики.

8. Анатомический М-режим и панорамное сканирование

Линейные датчики:

4-L742 и 4-L752 — линейные датчики используются для панорамного сканирования длинных структур, таких как сухожилия и мышцы. Анатомический М-режим позволяет оценивать движение нескольких структур одновременно.

Эти датчики позволяют использовать ультразвуковой сканер SonoScape S30 для различных областей медицины, от кардиологии до акушерства и поверхностных исследований. Каждый датчик имеет свои особенности, которые позволяют оптимально использовать его в конкретном режиме, что делает S30 универсальным решением для диагностики.
