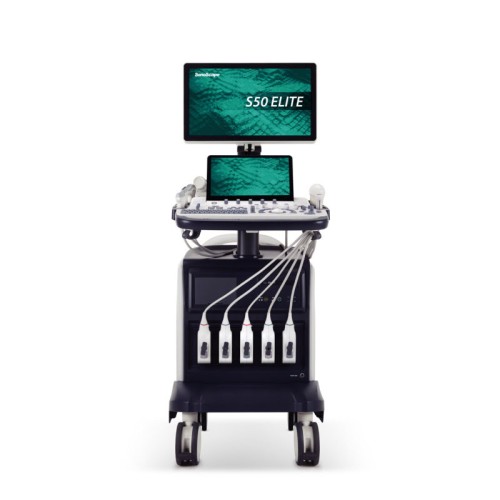

Режимы сканирования ультразвукового сканера SonoScape S50Elite

SonoScape S50Elite оснащен широким набором режимов сканирования, которые позволяют получать высококачественные изображения для различных клинических применений. Вот основные режимы визуализации, их назначение и особенности:

1. B-режим (Brightness Mode)

Назначение: Используется для получения двухмерных черно-белых изображений.

Особенности: Позволяет визуализировать ткани и структуры с высоким пространственным разрешением. B-режим является основным и наиболее часто используемым режимом для исследования внутренних органов.

2. M-режим (Motion Mode)

Назначение: Применяется для измерения и отображения движений структур в режиме реального времени.

Особенности: Чаще всего используется в кардиологии для оценки движений сердечных клапанов и стенок сердца. Ультразвуковой сканер S50Elite позволяет точно отображать движение благодаря высокому кадровому разрешению.

3. Тканевая гармоника (THI)

Назначение: Используется для улучшения качества изображения путем подавления артефактов и повышения контрастности.

Особенности: Технология тканевой гармоники позволяет получать четкие изображения при исследовании глубоких тканей, что особенно полезно у пациентов с избыточной массой тела.

4. Режим улучшенной визуализации биопсийной иглы

Назначение: Позволяет точно визуализировать иглу во время проведения биопсии.

Особенности: Обеспечивает улучшенную видимость иглы, особенно при проведении инвазивных процедур, что минимизирует риск и повышает точность манипуляций.

5. Сосудистые технологии визуализации: SRF, Bright Flow, Micro F

SRF (Sensitive Range Flow): Обеспечивает высокую чувствительность при оценке кровотока в мелких сосудах.

Bright Flow: Визуализация сосудов с улучшенной контрастностью, которая помогает точно оценить направление и скорость кровотока.

Micro F: Позволяет визуализировать мельчайшие сосуды, недоступные для стандартных допплеровских режимов, что особенно важно в онкологии и при исследованиях органов малого таза.

6. Пакет допплеровских режимов

Цветной допплер (CFM): Визуализация кровотока с использованием цветового кодирования для оценки направления и скорости потока.

Энергетический допплер (Power Doppler): Используется для оценки слабых потоков крови, обеспечивает высокую чувствительность.

Импульсно-волновой допплер (PW Doppler): Позволяет измерять скорость и направление кровотока в определенной точке.

Постоянно-волновой допплер (CW Doppler): Применяется для регистрации высокоскоростных потоков, например, в крупных артериях.

Strain Rate: Используется для оценки деформации сердечной мышцы, что помогает диагностировать заболевания миокарда.

7. FreeHand 3D и 4D-режим

FreeHand 3D: Режим поверхностной трехмерной реконструкции, позволяет создавать объемные изображения поверхностных структур, таких как молочная железа или суставы.

4D-режим: Трехмерная реконструкция в реальном времени, особенно полезен в акушерстве для мониторинга развития плода.

8. Анатомический М-режим и Цветной М-режим

Анатомический М-режим: Позволяет исследовать движения в любой плоскости. Это особенно полезно при исследованиях сердца, где важно учитывать сложные траектории движения.

Цветной М-режим: Позволяет добавить цветное кодирование к движениям структур, улучшая их восприятие и оценку динамики.

9. СоноЭластография

Назначение: Используется для оценки жесткости тканей.

Особенности: Позволяет количественно оценивать эластичность тканей, что особенно полезно при обследовании щитовидной и молочной железы, а также для диагностики опухолей.

10. Функция Стресс-Эхо (опция)

Назначение: Оценка работы сердца под физической нагрузкой.

Особенности: Стресс-Эхо помогает выявлять скрытые формы ишемической болезни сердца, которые не видны в обычном состоянии.

11. Подавление спекл-шума MicroScan 5 поколения

Назначение: Уменьшение уровня спекл-шума на изображениях.

Особенности: Улучшает визуализацию структур и тканей, особенно при исследовании плотных или неоднородных структур, таких как печень и щитовидная железа.

12. Режим работы с ультразвуковыми контрастными веществами

MFI (Multi-frequency Imaging): Усиление сигнала во временном масштабе для лучшей визуализации контрастных веществ.

MFI Time: Цветовое кодирование времени жизни контраста, что позволяет лучше оценить динамику кровообращения.

HiCoSy (High Concentration Synchronization): Используется для улучшения визуализации сосудистой сети при введении контрастных веществ.

Расчетные пакеты SonoScape S50Elite

Расчеты для акушерства и гинекологии: Включают автоматический расчет веса плода, толщины воротникового пространства, а также STIC (специальная техника для оценки сердца плода).

Кардиологические расчеты: Позволяют оценивать функциональные параметры сердца, такие как фракция выброса и толщина комплекса интима-медиа.

Расчеты для урологии и ангиологии: Помогают точно оценить состояние мочевыводящих путей и сосудистой сети.

Ортопедия и поверхностные органы: Автоматическое измерение толщины мышц, сухожилий, связок, а также расчет эластичности тканей.

SonoScape S50Elite — это ультразвуковой сканер, оснащенный множеством режимов визуализации и расчетных пакетов, которые помогают врачам-специалистам проводить точную диагностику и добиваться высоких результатов в различных областях медицины.

Полный список датчиков для SonoScape S50Elite и рекомендации по применению

Ультразвуковой сканер SonoScape S50Elite поддерживает широкий выбор датчиков, каждый из которых предназначен для конкретных исследований и областей медицины. Датчики отличаются конструкцией, частотными характеристиками и применением в зависимости от типа диагностики.

1. Конвексные датчики

С1-6А (монокристальный, 1-8 МГц, радиус 55 мм, 192 элемента)

Применение: Этот конвексный датчик обеспечивает глубокое проникновение ультразвукового сигнала, что делает его идеальным для обследований органов брюшной полости, печени, почек, и гинекологических исследований. Монокристальная технология позволяет получить четкое изображение, особенно у пациентов с избыточной массой тела, за счет уменьшения потерь сигнала.

2. Линейные датчики

12L-A (3-17 МГц, длина 51 мм, 256 элементов)

Применение: Линейный датчик высокой частоты, предназначен для обследования поверхностных структур, таких как щитовидная железа, молочная железа, а также сосуды. Сверхвысокая плотность элементов позволяет получить изображения с высоким разрешением.

12L-B (3-17 МГц, длина 38 мм, 192 элемента)

Применение: Этот датчик также используется для оценки поверхностных структур и сосудов. Обладает высокой плотностью элементов и может использоваться для обследований мелких сосудов.

9L-A (2-13 МГц, длина 38 мм, 128 элементов)

Применение: Универсальный линейный датчик, подходящий для диагностики суставов, сосудов и мягких тканей. Частота позволяет использовать его как для поверхностных, так и для более глубоких исследований.

3. Микроконвексные датчики

6V3 (4-11 МГц, радиус 10 мм, 192 элемента)

Применение: Используется для ректовагинальных исследований в урологии и гинекологии. Компактный радиус датчика обеспечивает легкий доступ к внутренним органам малого таза, что улучшает качество исследования.

C613 (4-11 МГц, радиус 14 мм, 90°)

Применение: Высокочастотный микроконвексный датчик, подходящий для исследований органов малого таза и щитовидной железы.

4. Секторные фазированные датчики

S1-5 (1-6 МГц, 90°, монокристальный)

Применение: Используется для кардиологических исследований. Монокристальная конструкция обеспечивает высокую четкость изображения, что особенно важно для оценки состояния сердца, его структур и движений.

7P-A (4-8 МГц, 90°, широкополосный высокочастотный)

Применение: Подходит для кардиологии и исследований глубоких сосудов. Обеспечивает высокую частоту кадров, необходимую для оценки движущихся структур.

5. Объемные и интраоперационные датчики

VC2-9 (2-13 МГц, радиус 47 мм, объемный конвексный датчик)

Применение: Используется для акушерских и гинекологических исследований с 4D визуализацией. Позволяет создавать трехмерные изображения плода в режиме реального времени.

VE9-5 (2-13 МГц, объемный внутриполостной)

Применение: Предназначен для исследований органов малого таза, обеспечивает высокую детализацию за счет объемного сканирования.

10I2 (4-15 МГц, радиус 25 мм, интраоперационный линейный датчик)

Применение: Используется в хирургии, обеспечивает высокую детализацию при проведении интраоперационных исследований.

6. Биплановые и специализированные датчики

BCL10-5 (4-9/4-11 МГц, длина 60 мм, биплановый линейно-микроконвексный)

Применение: Используется для внутриполостных обследований в урологии и гинекологии. Обеспечивает два плана изображения, что улучшает визуализацию структуры и положения исследуемого органа.

Рекомендации по использованию датчиков

Конвексные датчики (С1-6А) оптимальны для обследования органов брюшной полости и глубоких структур. Монокристальные датчики обеспечивают высокую четкость даже у пациентов с избыточной массой тела.

Линейные датчики (12L-A, 12L-B, 9L-A) подходят для обследования сосудов и поверхностных структур. Более высокая частота позволяет получить четкие изображения мелких сосудов и мягких тканей.

Микроконвексные датчики (6V3, C613) применяются для обследования труднодоступных участков, таких как органы малого таза и щитовидная железа.

Секторные фазированные датчики (S1-5, 7P-A) лучше всего подходят для кардиологических исследований благодаря высокой частоте кадров и четкости изображения.

Объемные и интраоперационные датчики (VC2-9, VE9-5, 10I2) идеальны для акушерства, гинекологии и хирургии, предоставляя трехмерные и высокодетализированные изображения.

Использование подходящего датчика в зависимости от типа исследования и анатомической области позволяет максимально эффективно использовать возможности SonoScape S50Elite и улучшить качество диагностики.
